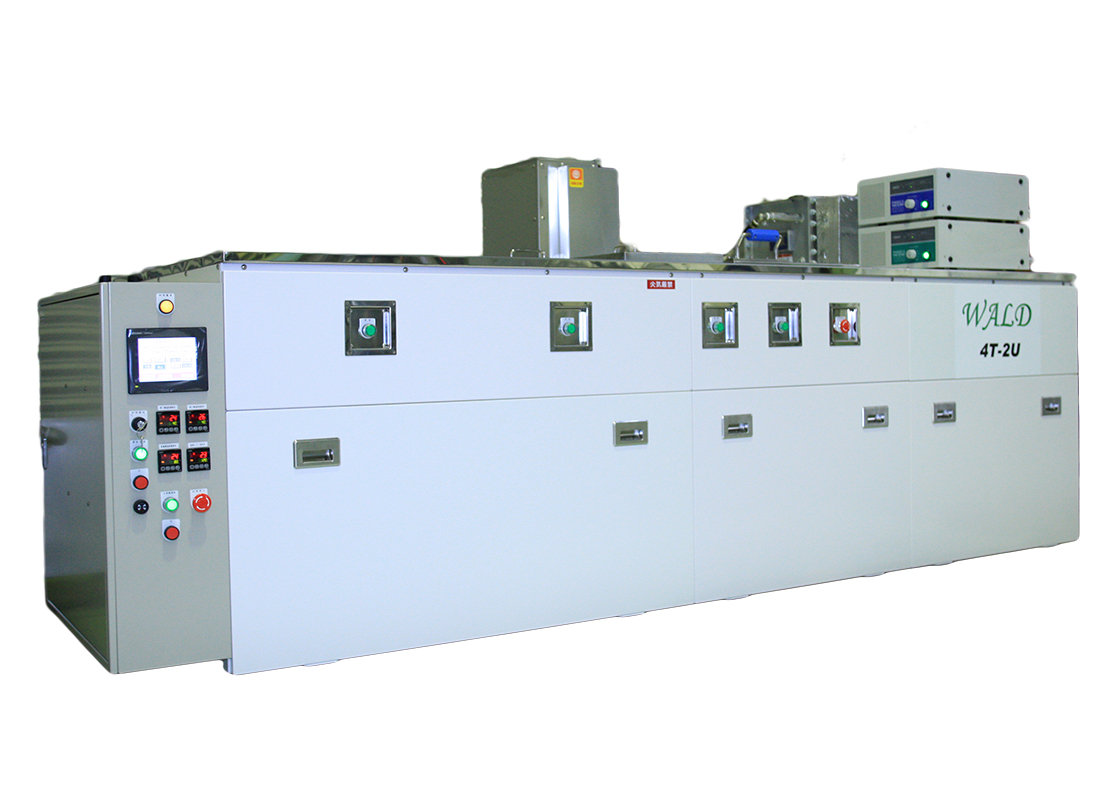

WALD-4T-2U 炭化水素系 4槽式超音波洗浄装置(炭化水素系洗浄機)

用途

WALD(ヴァルト)-4T-2U炭化水素系4槽式超音波洗浄装置は、切削加工部品、プレス加工部品、リードフレーム、電子部品、医療部品、光学部品等の洗浄に最適です。

汚れの種類

各種切削油、プレス油、ワックス、フラックス、研磨粉、切粉、塵埃の除去。

安全性

  • 人や環境に優しい炭化水素系洗浄剤を使用していますので、法規制による心配が有りません。(可燃性洗浄剤なので、各都県(市町村)の条例に従って消防法令に関連して法令処置が必要です)
  • 各電装ボックスはエアーパージ構造、濾過ポンプは安全増防爆、簡易型自動消火器等々の保安装置を装備して可燃性洗浄剤に対する安全性を確保しています。
  • フィンクーラー(OP)により排気温度を下げ工場ダクト内の安全対策や高濃度溶剤ガスの液化回収として御使用出来ます。

メンテナンス性

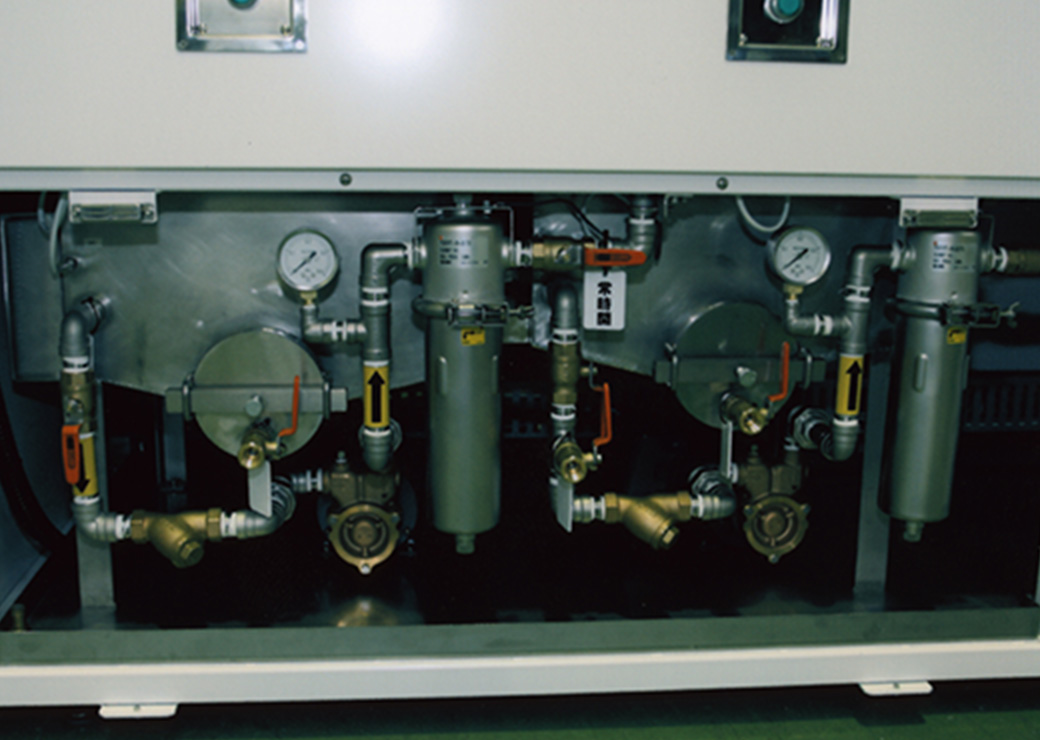

主要機器を装置前面下部に配置し、日常メンテナンスは前面1個所。装置側面や裏面に作業スペースが不要となり省スペース化を実現。

洗浄性

  • 炭化水素系対応型の強力超音波を装備しています。(水や塩素系溶剤に比べて、溶存酸素量が多いため一般的な超音波では効果が減衰してしまいます)
  • 洗浄物によって3モード選択可能です。(角籠・正転逆転回転籠・反転スイング)
  • 各槽毎にタイマー機能を装備し、洗浄、液切り、乾燥時間の個別管理設定が可能です。
  • 頑固な汚れや洗浄時間の短縮に、最適なターボ式脱気装置(OP)装備可能です。
    (DO値 約7mg/L→約1~2mg/L(1~2PPM)まで溶存酸素量を取除き超音波効果を向上させます)

ランニングコスト

  • 標準機に液切りステージを設け洗浄物による溶剤持出しロスの削減や次工程での乾燥時間を短縮。液切り性向上。3モード選択可能です。(角籠、正転逆転回転籠、反転スイング)
  • 各洗浄槽の冷却は、洗浄液温が設定温度を越える状態になった時に、のみ通水する節水機能付です。

乾燥性

  • 吸引型熱風循環方式の採用で熱効率が向上。乾燥時間を大幅に短縮。
  • 乾燥時、洗浄物から垂れ落ちた液は液回収タンクに回収されます。
  • 乾燥性向上。3モード選択可能です。(角籠・正転逆転回転籠・反転スイング)

付帯装置(OP)

  • 洗浄剤の品質管理に自動真空蒸留機 20L/hr、40L/hr、100L/hr
  • ランニングコスト削減に空冷式冷水循環装置 1馬力~20馬力
  • 超音波効率アップにターボ式脱気装置 10L/min、20L/min
  • 安全対策や高濃度溶剤ガス対策にフィンクーラー
  • 自動化にオートローダー(自動搬送装置)

各種取り揃えております。

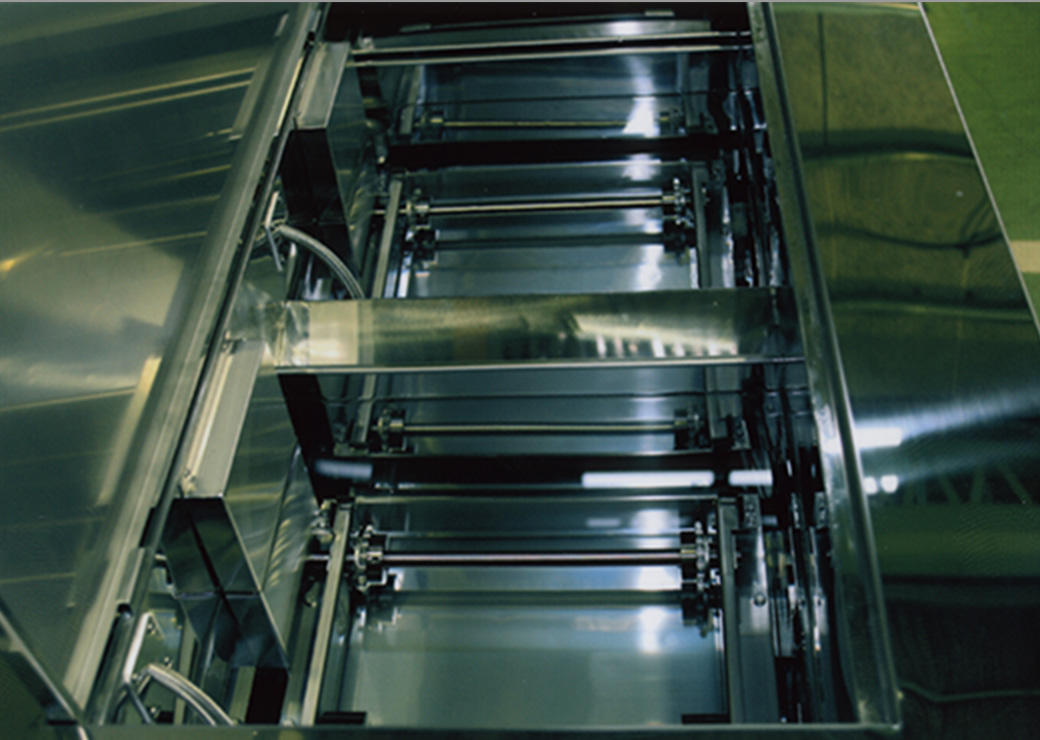

洗浄工程

【第一槽】
26KHz超音波洗浄+10μ濾過循環器+サブタンク+3モード選択機能(スピード可変式)+加温ヒーター(温調器付)+冷却機能付

【第二槽】
38KHz超音波洗浄+5μ濾過循環器+脱気装置+3モード選択機能(スピード可変式)+加温ヒーター(温調器付)+冷却機能付

【液切り槽】
3モード選択機能(スピード可変式)

【乾燥槽】
3モード選択機能(スピード可変式)+エアーヒーター(温調器付)+吸引ファン(風量可変式)+熱風押込みファン+液回収タンク

標準仕様

装置寸法 L2,900×W1,100×H960mm (制御操作盤、サブタンク除く)
洗浄バスケット 角籠 L300×W400×H200mm

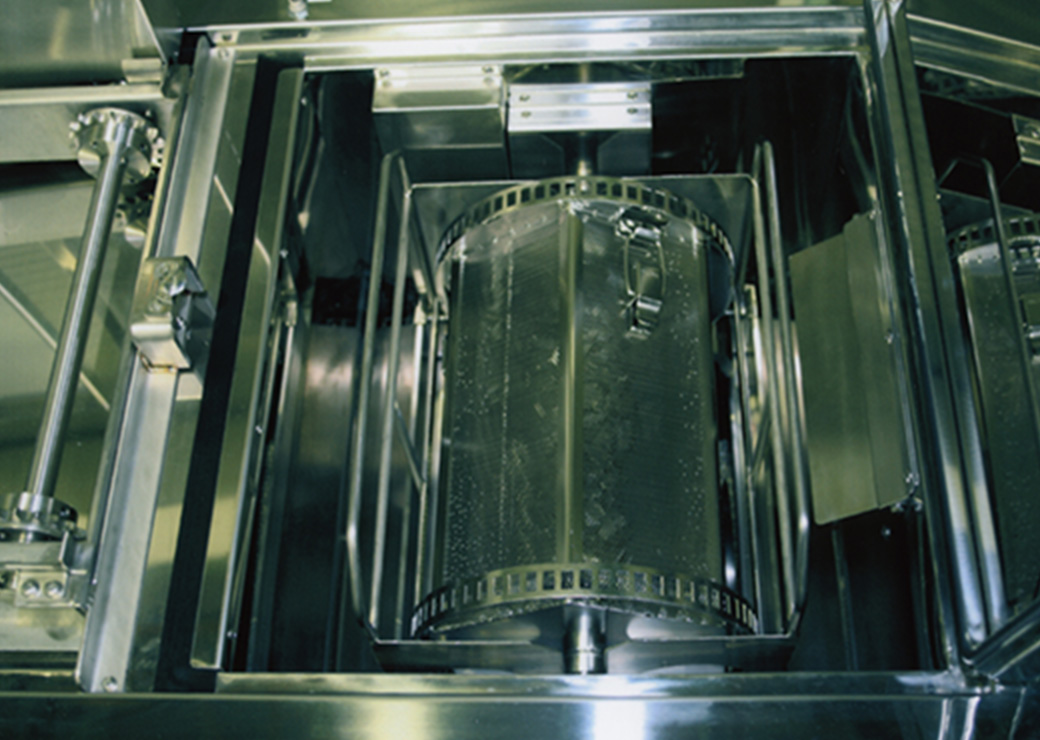

回転籠 φ265×W358mm
ユーティリティー 電源 3φ 200V 17KW 100A
エアー エアーパージ用 圧力:0.4MPa以上、使用量:微量
冷却水 洗浄槽冷却用:25℃以下、15L/min以上
排気 風量:15m3/min
